VTP 协议 (Cisco 私有协议)

概述

VTP 是思科私有协议，一台设备配置的 VLAN 在其它设备可以同步，
一个能够宣告 VLAN 配置的信息系统,每一台设备 vlan 如何划分和 vtp 没关系
通过一个共有的管理域，维持VLAN配置信息的一致性
VTP 只能在主干（Trunk）端口发送要宣告的信息
支持混合的介质只管连接（快速以太网、FDDL、ATM）

VTP协议要素

VTP 域：最好一个域一个 server, 一个域中如果有两个 server, 配置越多的 server 优先级越高

VTP 模式

1
2
3

1.VTP Server: vlan创建、删除、重命名、并产生通告
2.VTP Client: （同步完服务器才能发送）只能发送通过，只在工作（开机）时保存VLAN 信息。必须经过手动配置才能成为客户端模式
3.VTP 透明：VLAN 创建、删除、重命名，但不产生通告，只对本机有效

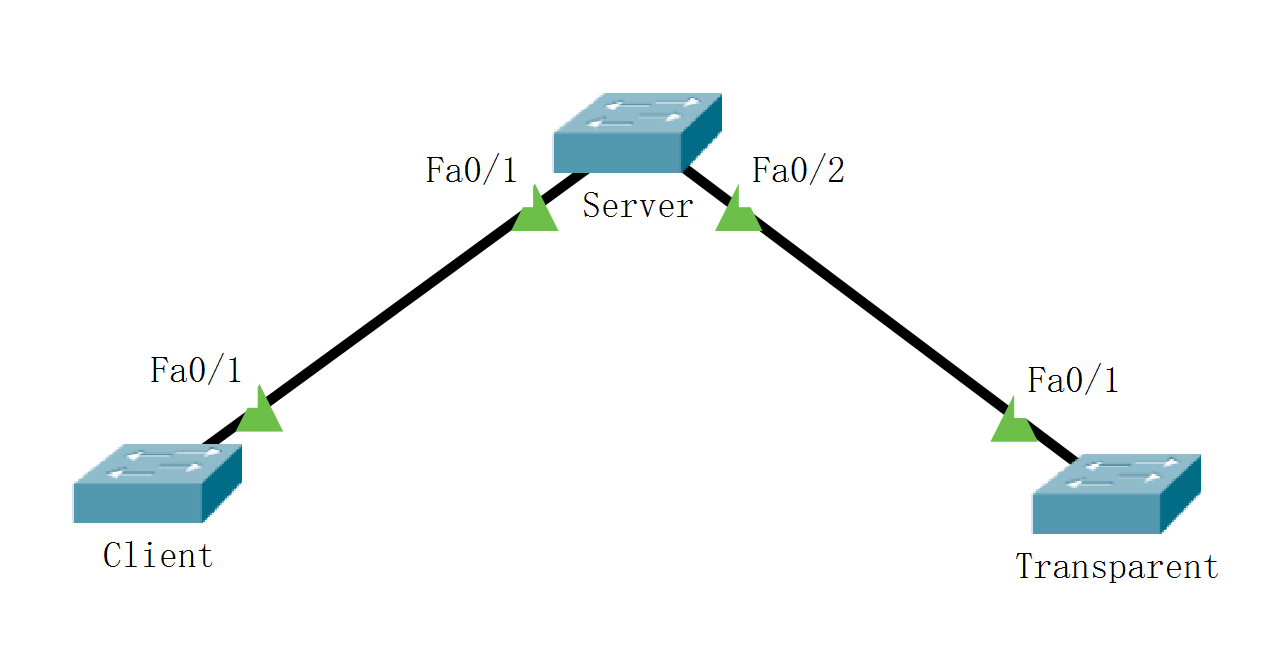

VTP 实验

交换机配置

Switch 0 服务器
(config)# hostname server
// range 选中一个范围的端口
(config)# interface range f0/1-2
(config-if-range)# switchport mode trunk

Switch 1 客户端
(config)# hostname client
(config)# interface f0/1
(config-if)# switchport mode trunk

Switch 2  透明
(config)# hostname transparent
(config)# interface f0/1
(config-if)# switchport mode trunk

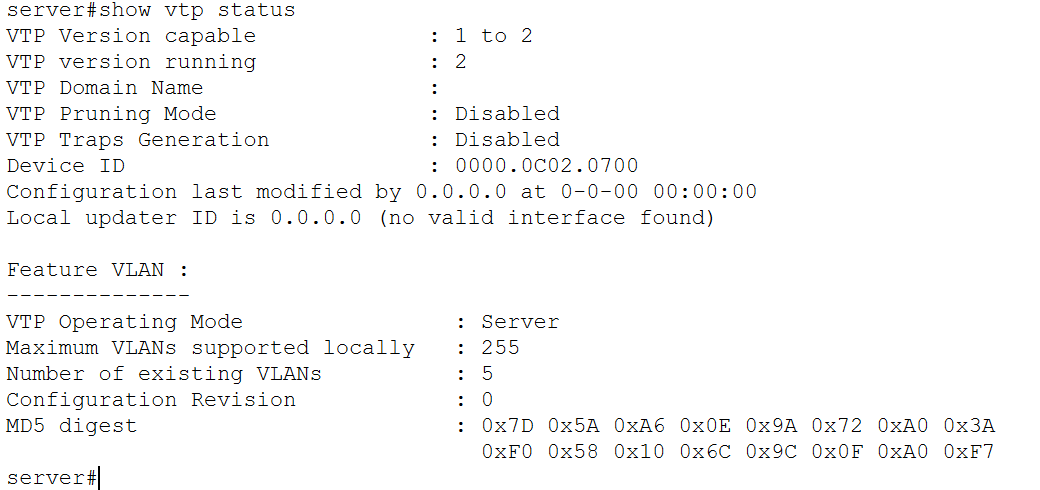

查看 VTP 状态

1	# show vtp status

分配 VTP 模式

Switch 0 服务器模式
(config)# vtp mode server

Switch 1 客户端模式
(config)# vtp mode client

Switch 1 透明模式
(config)# vtp mode transparent

注：VTP 需要共同的域名，才能同步 VLAN 。

分配域名

1 2	Switch 0 服务器模式 (config)# vtp domain sevattal

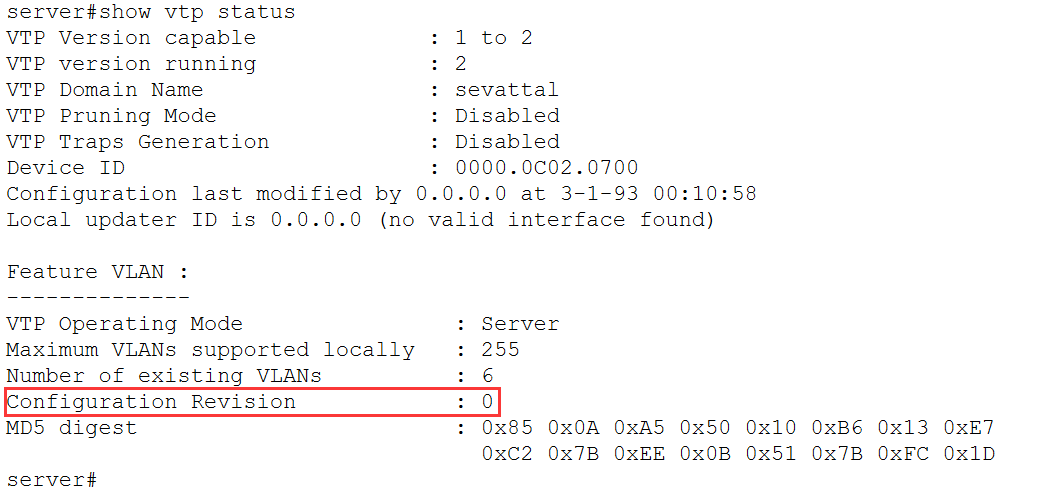

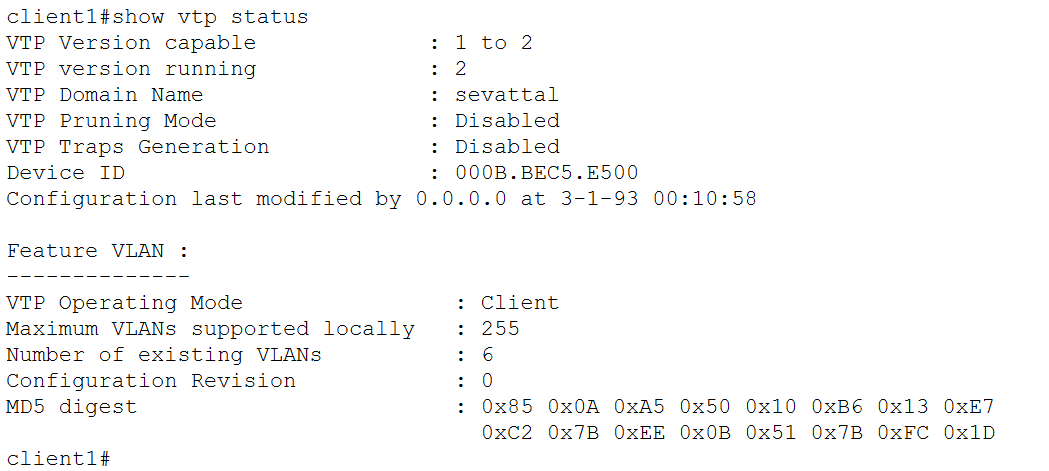

注：配置完域名后，其 VTP 的配置修订版本号会被清空，并给没有配置域名的交换机 (client) 做同步，查看 client 的 VTP 信息可以看出。

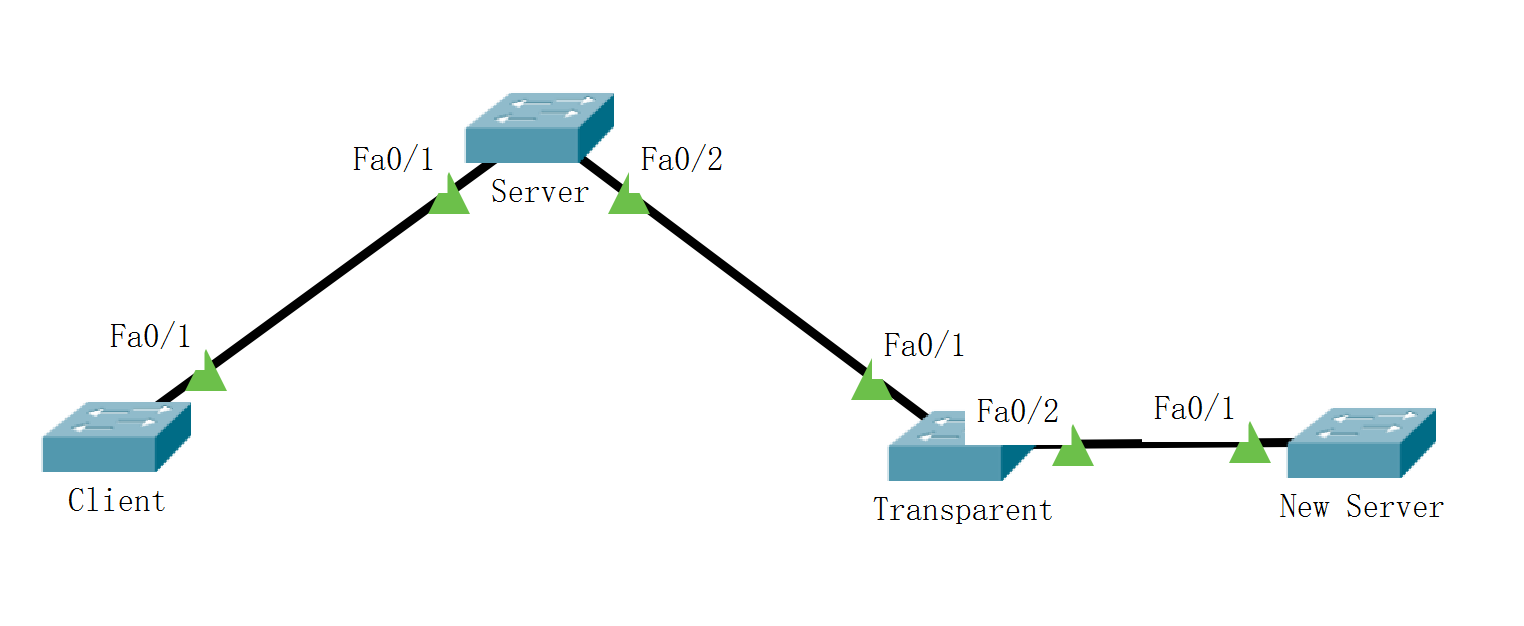

当新增加一台交换机时

1 2	(config)# interface f0/1 (config-if-range)# switchport mode trunk

注：新增加的交换机默认是 Server，若在新的交换机中配置 vlan 会同步到所有机器上。所以最好一个网络中只有一台 Server，可以做VTP的密码认证解决这一问题

VTP 的密码认证

1 2	// Server、Client、Transparent (config)# vtp password 123

注：在相同 VTP 域下的交换机，若要连接需要配置相同的密码，才能同步 VLAN
